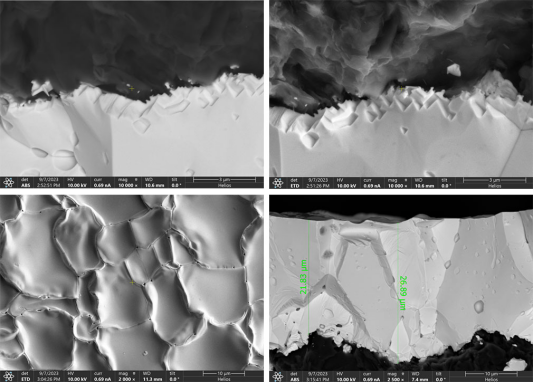

Pruebas de resistencia de adhesión y riesgos de desprendimiento del recubrimiento CVD TaC

Para recubrimientos especiales sobre el grafito, TaC de ECV y Recubrimiento de sic CVD En las piezas de las máquinas de fabricación de chips de alta temperatura, el rendimiento de la unión del recubrimiento es crucial para la vida útil de las piezas. Una unión débil provoca pequeñas grietas y descamación durante los procesos de calentamiento y enfriamiento, generando contaminantes o una protección irregular y, en consecuencia, el fallo del proceso. Muchas piezas tienen buen aspecto al principio en la fábrica, pero sus bordes se descascarillan tras varios usos. Por lo tanto, es fundamental comprobar la resistencia de la unión antes de que las piezas se utilicen en la fábrica para evitar fallos inesperados en las máquinas.

Pruebas de adhesión estándar para el recubrimiento de TaC mediante CVD sobre sustratos de grafito

Para determinar la resistencia relativa, se realizan varias pruebas cualitativas en fábrica. La primera es la prueba de rayado. En esta prueba, se pasa una punta de diamante sobre el recubrimiento con una fuerza creciente; si la película se agrieta, se desprende o se separa prematuramente de la capa de grafito, indica una mala adherencia. Esta es una prueba sencilla, pero proporciona resultados claros antes de que las piezas entren en servicio.

Otra prueba rápida es la de la cinta adhesiva, en la que se aplica cinta adhesiva a la película y luego se retira; si se desprenden escamas con la cinta, la unión con la base de grafito puede ser débil. Esta es una prueba preliminar rápida que se utiliza en laboratorios antes de realizar pruebas más rigurosas.

El calentamiento y enfriamiento repetidos también son muy populares, ya que el proceso imita a la perfección el de una aplicación real. Los recubrimientos resistentes no presentan efectos adversos, mientras que los más débiles comienzan a descascararse o desprenderse por los bordes. En una fábrica, los recubrimientos fallaron en la segunda revisión tras ser sometidos a calentamientos repetidos (desprendimiento por los bordes), aunque esto se debió a una contaminación del sustrato previa a la aplicación.

La prueba de tracción (en la que se adhiere un perno al recubrimiento y se tira de él hasta que el sustrato se separa) es otra prueba que proporciona un valor en una escala continua, es útil para comparar lotes, pero puede llevar bastante tiempo. La prueba de indentación se utiliza como una prueba visual y cuantificable, en la que se introduce un objeto puntiagudo en el recubrimiento y se mide la extensión de la formación de grietas. Si se realizan correctamente en conjunto, estas pruebas garantizan una buena integridad del recubrimiento.

Señales de alerta temprana de desprendimiento del recubrimiento de TaC en aplicaciones de epitaxia

Este tipo de máquinas presenta muy pocos casos de deslaminación del recubrimiento inesperada. La mayoría de las veces, se produce un pequeño cambio en la pieza que pasa desapercibido. El cambio de color del recubrimiento aparece bastante pronto. Un recubrimiento nuevo debería verse uniforme y liso, pero bajo tensión, algunas zonas adquieren un color opaco, especialmente en los bordes, las esquinas y las áreas expuestas a altas temperaturas.

Con frecuencia, también se observa un ligero levantamiento de los bordes que, al mirarlo a contraluz con el ángulo adecuado o con mayor aumento, parece una capa de recubrimiento estacionaria en los límites. En una línea de producción, un operario de limpieza detectó finas partículas de polvo junto al borde de la pieza y descubrió que ya comenzaba a descascarillarse en el borde.

Las fisuras finas también indican problemas. Las fisuras iniciales son delgadas y superficiales, y aparecen en zonas sometidas a estrés térmico, uniéndose finalmente para formar zonas de descamación más extensas si no se reparan. Otros indicadores sutiles incluyen niveles elevados de partículas o polvo dentro de la cámara.

Aunque no se observe ningún defecto aparente en el recubrimiento, pueden desprenderse partículas durante el funcionamiento, las cuales pueden detectarse en los monitores antes de una falla catastrófica. La rugosidad puede aumentar, ya que un recubrimiento que antes era liso adquiere una apariencia granulada debido a la degradación de la capa superior.

Dado que un pequeño defecto en el borde puede convertirse en una falla mayor que comprometa la calidad y requiera tiempo de inactividad de la máquina, es importante identificar estos indicadores tempranos.

Efectos del ciclo térmico en piezas epitaxiales recubiertas con TaC mediante CVD

Debido a que los componentes recubiertos se calientan y enfrían repetidamente durante el día, se generan tensiones muy fuertes en el recubrimiento con el tiempo. Al calentarse, el recubrimiento y el grafito se expanden, pero a ritmos diferentes. Por lo tanto, cada ciclo de calentamiento genera tensiones entre los dos materiales en la interfaz. Al enfriarse, la tensión se invierte. Un solo ciclo de calentamiento y enfriamiento no causa daños, pero durante cientos de ciclos similares se desarrollan pequeñas tensiones internas.

El recubrimiento sería relativamente liso y estable, pero tras repetidos ciclos de cambios de temperatura, se desarrollarían pequeñas zonas de tensión en los bordes más afilados o debido a un calentamiento desigual. La parte central del componente se mantendría intacta durante mucho tiempo, mientras que la parte exterior se desgastaría con el uso. Un ejemplo común es la aparición de pequeñas grietas en el borde de los componentes; tras numerosos usos, estas grietas se desarrollarían en el borde y comenzarían a crecer a medida que la tensión las separara tras cada ciclo de calentamiento, desprendiéndose pequeñas escamas.

Con los ciclos repetidos de calentamiento y enfriamiento, la matriz interna del recubrimiento se desgasta, por lo que pocos componentes superan la prueba inicial; sin embargo, tras un uso prolongado (varios meses), siguen siendo propensos a sufrir daños. En un caso, algunas piezas comenzaron a desprenderse después de cientos de ciclos debido a que el calentamiento rápido generó una tensión extremadamente alta, en comparación con el calentamiento lento.

Métodos de pretratamiento de superficies para mejorar la fuerza de adhesión del recubrimiento

Es fundamental realizar una preparación exhaustiva de las piezas de grafito antes de aplicar cualquier tipo de recubrimiento para garantizar una correcta adherencia. Una preparación deficiente, incluso en un buen recubrimiento, provocará que este falle prematuramente. La limpieza profunda de la pieza de grafito es un aspecto clave de esta preparación. El grafito atrapa fácilmente polvo fino, aceites residuales y partículas de mecanizado en sus poros, impidiendo físicamente que el recubrimiento entre en contacto directo con la base.

Incluso una fina capa de aceite crea zonas débiles en la unión, que se convierten en puntos de inicio del desprendimiento. Generalmente se emplean soluciones de limpieza específicas o, en ocasiones, la pieza se hornea para eliminar cualquier residuo incrustado.

El siguiente paso es asegurar que la superficie sea ligeramente rugosa para aumentar la adherencia del recubrimiento en comparación con una superficie perfectamente lisa. Esto se suele lograr mediante chorro de arena o manipulación de herramientas mecánicas para obtener una superficie de agarre rugosa pero relativamente estable a la que el recubrimiento pueda adherirse mecánicamente, o mediante tratamientos de plasma que bombardean momentáneamente la superficie de grafito con gas para activarla y predisponerla químicamente a la compatibilidad con los materiales de recubrimiento, sin afectar negativamente la forma del sustrato.

Los tratamientos térmicos de las piezas de grafito se utilizan antes del recubrimiento, ya que el horneado a alta temperatura puede eliminar los gases atrapados en el material. Estos gases podrían escapar durante la deposición del recubrimiento, creando un punto débil o una ampolla debajo del mismo. Generalmente, estos procesos se combinan.

Análisis de fallas de anillos recubiertos de TaC utilizados en sistemas LPE (ASM)

Los anillos de grafito recubiertos funcionan en condiciones extremas, incluyendo altas temperaturas, alto flujo de gas y ciclos térmicos. Los mecanismos de falla de los anillos de grafito recubiertos se asocian con mayor frecuencia a la tensión del recubrimiento, la calidad de la superficie y la fatiga térmica.

La delaminación de bordes se produce cuando el recubrimiento tiende a desprenderse de los bordes afilados y de las secciones delgadas, ya que estas se someten a velocidades de enfriamiento y calentamiento aceleradas en comparación con las piezas macizas. Tras el inicio del desprendimiento en el borde, este fenómeno se extiende de forma similar a una cremallera que se abre a lo largo del mismo.

En la superficie interna, donde el flujo de gas es más intenso, pueden aparecer pequeñas escamas que generan puntos calientes localizados. En un sistema se descubrió una fina capa de polvo negro asociada a las pequeñas grietas en la pared interna del anillo. Otro mecanismo fundamental es el fallo de la unión en la interfaz; la débil adhesión bajo la capa se atribuye a un desprendimiento repentino y extenso, generalmente debido a una superficie que no se limpió adecuadamente o a la expansión de gases atrapados en la interfaz.

Por otro lado, los ciclos térmicos rápidos generan un choque térmico en el que las tensiones térmicas pueden acumularse rápidamente en la interfaz entre el recubrimiento y la base. En un proceso de producción, un anillo duró solo unos meses. Si bien inicialmente parecía normal, el nivel de partículas aumentó progresivamente y, al retirarlo, una gran sección del recubrimiento se había delaminado cerca de los puntos de fijación.

Este fallo se debió a un calentamiento no uniforme y a una limpieza deficiente de los bordes antes del recubrimiento. Si bien los fallos suelen agravarse con el tiempo a partir de pequeños defectos, la inspección periódica y una temperatura de calentamiento estable pueden ser buenas medidas preventivas contra este tipo de fallos.
