I. Acerca de Semixlab

Punto de vista central

Semixlab es una empresa de base tecnológica especializada en la I+D, la producción y la venta de materiales semiconductores avanzados. Fundada en 2016, la compañía ha desarrollado una completa gama de productos que abarca cuatro familias principales: recubrimientos CVD de SiC/TaC, materiales de grafito y carbono de alta pureza, cuarzo y cerámica avanzada, y obleas semiconductoras.

Descripción general de las instalaciones de semiconductores de Semixlab

Semixlab es un proveedor líder de soluciones de campo térmico de alta temperatura para las industrias fotovoltaica, de semiconductores y de semiconductores de tercera generación. Nuestro fundador y científico jefe, el profesor Shaolong He, doctor por la Universidad de Zhejiang, antiguo investigador de la Academia China de Ciencias (CAS) y director ejecutivo del Centro de Innovación de Materiales de Campo Térmico del Laboratorio Yongjiang, ha recibido numerosos reconocimientos por su talento, entre ellos el premio al Talento Destacado del Programa "Diez Mil Talentos" de la provincia de Zhejiang, el premio al Talento Destacado de Ningbo y el premio a la Élite Extranjera de Shaoxing. El profesor He se ha dedicado durante mucho tiempo a la investigación fundamental en materiales semiconductores avanzados, publicando más de 30 artículos académicos de alto nivel (incluidas 2 revisiones autorizadas) en prestigiosas revistas internacionales como Nature Materials y Nature Communications, con más de 2,000 citas.

Constituida formalmente en 2018 para acelerar la I+D y la industrialización de materiales para campos térmicos de alta temperatura, la empresa controla de forma independiente las tecnologías clave de recubrimiento CVD-SiC y CVD-TaC. Semixlab ha establecido una línea de producción totalmente integrada y autónoma que abarca la purificación de grafito, el mecanizado de precisión y los sistemas de recubrimiento por deposición química de vapor (CVD). Reconocida como una empresa líder a nivel nacional, especializada, sofisticada, innovadora y de gran prestigio, Semixlab se sitúa entre los principales proveedores nacionales de campos térmicos epitaxiales de semiconductores de alta temperatura. Nuestros productos satisfacen con éxito la necesidad de sustituir componentes críticos de campos térmicos de alta temperatura en las líneas de producción de LED, semiconductores de tercera generación y silicio epitaxial, integrándose directamente en las cadenas de suministro de varios fabricantes de chips líderes a nivel mundial.

Nuestros estándares de pureza (<5 ppm) están verificados mediante pruebas ICP-OES realizadas por terceros, lo que garantiza la estabilidad química para la epitaxia de alta gama.

Propiedad intelectual de Semixlab y patentes de recubrimientos CVD

Para garantizar la excelencia operativa, la corporación está sistemáticamente estructurada en cinco divisiones de negocio especializadas: la División de Recubrimientos de SiC, la División de Grafito, la División de Componentes de Cuarzo y Cerámica, la División de Fibra de Carbono y la División de Obleas. Estas divisiones trabajan en sinergia para brindar apoyo a largo plazo al sector de los semiconductores.

Nuestros componentes se utilizan ampliamente en procesos de fabricación clave, como circuitos integrados (CI), epitaxia de silicio, epitaxia de carburo de silicio (SiC), epitaxia de nitruro de galio (GaN), epitaxia de LED, crecimiento de cristales, grabado, oxidación, difusión, recocido y procesamiento térmico rápido (RTP). Diseñamos y suministramos consumibles críticos y hardware de repuesto diseñados específicamente para las principales plataformas de equipos OEM, con una adaptabilidad que iguala la de marcas líderes mundiales como LPE, Aixtron, Veeco y ASM.

Semixlab cuenta actualmente con casi 200 empleados, un sólido equipo de I+D formado por más de 20 científicos e ingenieros de élite, cuyo personal técnico está compuesto principalmente por doctores y másteres. Nuestros productos han sido adoptados con éxito por más de 30 líderes de la cadena de suministro de semiconductores. Ofrecemos servicios de validación industrial y en serie para empresas líderes del mercado, como Lion Microelectronics, Konfoong Materials International (KFMI), HC Semitek, MTC, Gold Silicon (Jinruihong) y Sharetek (Jingrui Technology), abarcando de forma integral los sectores de epitaxia de silicio, electrónica de potencia de tercera generación, chips LED y crecimiento de cristales fotovoltaicos.

II. Sistema de producto y capacidades técnicas

Punto de vista central

En consonancia con los nodos críticos de fabricación de semiconductores, la empresa ha desarrollado una amplia cartera de productos agrupados en cuatro categorías principales: recubrimientos de SiC/TaC mediante CVD, SiC sólido, bases de grafito/carbono de alta pureza y cuarzo/cerámica, junto con obleas, que cubren por completo las principales aplicaciones de epitaxia, grabado y crecimiento de cristales.

Cadena de valor de la industria de chips semiconductores epitaxiales

1. Serie de recubrimientos de SiC CVD

Gracias a un control de procesos de deposición química en fase vapor (CVD) altamente estable, recubrimos bases de grafito de alta pureza para garantizar una pureza de recubrimiento superior y una uniformidad de espesor excepcional entre lotes. Estos componentes están diseñados a medida para un funcionamiento continuo en entornos de procesamiento corrosivos y de alta temperatura. Productos clave: Susceptores recubiertos de SiC, portaobleas, discos planetarios, semicírculos, cabezales de ducha, barriles, susceptores RTP, pasadores de elevación de obleas y diversos componentes de proceso personalizados.

2. Serie de recubrimientos CVD TaC

Diseñados específicamente para soportar las altísimas temperaturas y la extrema agresividad química propias del crecimiento de cristales semiconductores de tercera generación, nuestros recubrimientos de carburo de tantalio (TaC) funcionan de forma fiable a temperaturas superiores a 2300 °C. Productos clave: Susceptores recubiertos de TaC, Calentadores recubiertos de TaC, Crisoles de TaC, Piezas de grafito recubiertas de TaC y Componentes estructurales de campo térmico PVT de SiC.

3. Serie de carburo de silicio sólido (SiC sólido)

Los componentes sólidos de SiC presentan una pureza ultra alta excepcional, una resistencia superior a la erosión por plasma y una excelente estabilidad ante choques térmicos, lo que los hace indispensables para el grabado por plasma avanzado y los tubos de hornos de alta temperatura. Productos clave: Anillos de enfoque, anillos de borde, cabezales de ducha, bandejas para obleas, tubos de horno, cilindros guía y componentes especializados para cámaras de grabado.

4. Grafito de alta pureza y materiales a base de carbono

Ofrecemos soluciones integrales de ingeniería térmica para zonas de alta temperatura. Cada componente se puede fabricar y modificar a medida para adaptarse a configuraciones específicas de equipos, tanto nacionales como extranjeros. Productos clave: Susceptores de grafito, calentadores, crisoles, escudos térmicos, anillos de grafito, electrodos de grafito, fieltro blando de fibra de carbono, fieltro duro de fibra de carbono y compuestos de carbono-carbono (C/C).

5. Serie de cuarzo y cerámica avanzada

Gracias a nuestra amplia experiencia en entornos químicos de alta temperatura, nuestra cartera de productos abarca aparatos de cuarzo de alta pureza (recipientes, soportes, tubos de proceso, tubos de horno, campanas de vidrio, anillos, bridas, tubos de inyección de gas, crisoles) y cerámicas técnicas de precisión avanzadas (alúmina de alta pureza, carburo de silicio, nitruro de silicio, nitruro de boro). Estos componentes se utilizan ampliamente en procesos de difusión, oxidación, LPCVD, PECVD, cámaras de grabado y líneas de procesamiento de semiconductores compuestos.

6. Obleas semiconductoras

Suministramos materiales de sustrato de alta calidad, incluyendo obleas de carburo de silicio (SiC), silicio, óxido de galio (β-Ga₂O₃), zafiro, SOI, nitruro de galio (GaN) y arseniuro de galio (GaAs), compatibles con una personalización totalmente flexible de especificaciones no estándar desde 2 pulgadas hasta 8 pulgadas.

III. Fortalezas en I+D y avances técnicos

Punto de vista central

Comprometida con la filosofía de la "Industrialización impulsada por la I+D", Semixlab opera activamente una infraestructura de innovación de doble centro altamente sincronizada. Combinando nuestro Centro de I+D empresarial interno con los recursos de élite del Laboratorio Yongjiang, nuestro equipo multidisciplinario supera las barreras críticas en la ingeniería de hardware de reactores CVD y procesos de deposición molecular.

La solidez del departamento de I+D y los avances tecnológicos de Semixlab

1. Infraestructura de plataforma dual de I+D

El paradigma de doble plataforma de Semixlab cierra la brecha entre la simulación de materiales a nivel atómico y la producción a gran escala. La sede central se centra en la ingeniería de aplicaciones, la modificación iterativa de componentes y la optimización de lotes, mientras que el nodo de innovación del Laboratorio Yongjiang impulsa una exploración más profunda de las propiedades de los materiales y la física de recubrimientos de última generación.

2. Tecnologías estratégicas centrales

Nuestra completa matriz tecnológica incluye: diseño y ensamblaje patentados de reactores de deposición CVD, optimización precisa de la dinámica de fluidos dentro de las cámaras de deposición de SiC, crecimiento uniforme de recubrimientos moleculares de TaC a alta temperatura, sistemas avanzados de purificación térmica, conformado mecánico de grafito de ultraprecisión, simulación informática de campos microtérmicos, optimización de propiedades físicas a alta temperatura y desarrollo de nuevos materiales compuestos.

3. Fundador y liderazgo científico

El fundador, el Dr. Shaolong He, obtuvo su doctorado en Física en la Universidad de Zhejiang, seguido de destacadas estancias de investigación en la Universidad de Hiroshima (Japón), el Instituto Nacional de Ciencia de Materiales (NIMS, Japón), el Instituto de Física de la Academia China de Ciencias (IOP-CAS) y el Instituto de Tecnología e Ingeniería de Materiales de Ningbo (NIMTE-CAS). Actualmente dirige el Centro de Innovación de Materiales de Campo Térmico en el Laboratorio de Yongjiang y ha gestionado múltiples proyectos de alto perfil para la Fundación Nacional de Ciencias Naturales de China y los Programas Nacionales Clave de I+D. Nuestro equipo de liderazgo técnico está compuesto por profesionales experimentados provenientes de instituciones académicas de primer nivel como la Universidad de Zhejiang, la Universidad de Wuhan, la Universidad Central del Sur y la Universidad China de Geociencias, quienes aportan una profunda experiencia en el procesamiento mecánico CNC de precisión, operaciones en salas limpias y un riguroso control de calidad.

IV. Capacidad de fabricación y escala de producción

Punto de vista central

Semixlab opera un ciclo de producción totalmente integrado que abarca purificación → mecanizado de precisión → recubrimiento CVD → inspección multieje → envasado en sala limpia. Nuestras modernas instalaciones, que se extienden por una amplia base de 100 hectáreas con más de 50 líneas de producción, albergan una gama especializada de 17 sistemas CVD SiC, logrando una superficie máxima de recubrimiento de un solo componente de 1.5 metros.

Nuestras instalaciones industriales actuales abarcan aproximadamente 100 acres y cuentan con más de 50 líneas altamente automatizadas. La planta principal de deposición opera 17 cámaras dedicadas a la deposición química en fase vapor (CVD) de SiC, 8 sistemas especializados de CVD de TaC de ultra alta temperatura y 3 unidades de producción de SiC sólido. Esta infraestructura a gran escala permite una capacidad anual para piezas con diámetros de ≥600 mm.

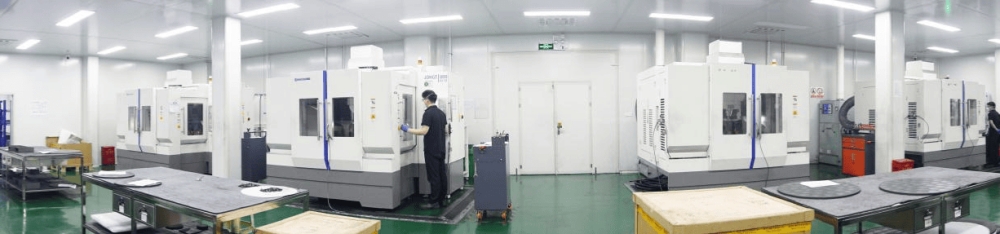

La planta de producción está totalmente equipada con centros de mecanizado CNC de alta precisión, tornos CNC de gran capacidad, sistemas avanzados de rectificado de precisión, enormes bloques de mecanizado horizontales, sistemas de inspección CMM de alta precisión y equipos de purificación termoquímica de alto vacío. Para respaldar la rápida expansión de los mercados globales de semiconductores, actualmente se está construyendo una nueva fase de nuestra planta de producción, que aumentará significativamente la capacidad de producción y los plazos de entrega.

V. Sistema de gestión de calidad y certificación de productos

Punto de vista central

Aplicamos un sistema de control de calidad integral e inflexible. Nuestros materiales térmicos purificados cumplen sistemáticamente con los estándares de pureza química de 6N a 7N, mientras que nuestros recubrimientos de SiC CVD controlan estrictamente las variaciones de espesor entre lotes, manteniéndolas dentro de ±10 μm. Cada envío incluye certificaciones completas de los materiales del lote y expedientes de pruebas físicas.

control de calidad del equipo de ingeniería de semixlab

El procesamiento avanzado de semiconductores exige límites extremos en cuanto a pureza química, precisión dimensional submicrométrica y estabilidad del plasma. Semixlab exige una secuencia de inspección estricta, tanto no destructiva como destructiva, para cada unidad. Proceso completo de inspección de calidad: Prueba de materia prima → Purificación al vacío → Perfilado CNC de precisión → Deposición química en fase vapor de precisión → Metrología en línea (rugosidad superficial, dimensiones, espesor del recubrimiento, planitud, coaxialidad, uniformidad de la deposición) → Inspección final de control de calidad en sala limpia con doble bolsa.

1. Métricas de calidad críticas

Pureza química: La purificación térmica profunda a alta temperatura controla los contaminantes elementales hasta el nivel 6N–7N (contenido total de cenizas <5 ppm verificado mediante ICP-OES).

Uniformidad del espesor: La variación de la capa de película de SiC CVD a lo largo de la superficie funcional está estrictamente restringida a <±10 μm.

Controles de interfaz de TaC: Las piezas de carburo de tantalio se someten a una evaluación rigurosa de la resistencia de la adhesión del recubrimiento, las microestructuras del gradiente de la interfaz y a pruebas no destructivas meticulosas para detectar microfisuras o poros.

2. Documentación técnica y soporte de trazabilidad

Para garantizar una integración fluida en los sistemas de calidad corporativos, cada envío incluye un expediente técnico completo: Certificado de material, Certificado de conformidad (COC), Informe de metrología dimensional, Mapa de perfil de espesor del recubrimiento, Hoja de datos de seguridad del material (SDS/MSDS), Lista de empaque detallada, Factura comercial y Certificado de origen (COO) para el despacho de exportación.

VI. Capacidades globales de suministro y servicio

Punto de vista central:

Ofrecemos servicios integrales de ingeniería OEM/ODM, prototipos de muestra rápidos y pedidos de validación de bajo volumen. Las piezas estándar tienen un plazo de entrega de 2 a 4 semanas, respaldadas por redes de mensajería urgente globales de primer nivel (DHL/FedEx/UPS) y configuraciones de transporte marítimo de gran capacidad, junto con un sistema de respuesta técnica ágil disponible las 24 horas.

1. OEM/ODM e ingeniería a medida

Contamos con amplia experiencia en la fabricación de piezas a partir de planos, duplicación de muestras, ingeniería inversa compleja, ajustes de dimensiones no estándar, consultoría para la sustitución de núcleos de grafito, ajuste del perfil de recubrimiento, optimización del diseño del campo térmico e ingeniería completa de ensamblaje multicomponente. Nos adaptamos a necesidades estándar y personalizadas.

obleas y componentes que abarcan dimensiones de 2", 4", 6", 8" y mayores.

2. Modelos de pedido flexibles

Para reducir los requisitos de prueba para las fábricas de semiconductores y los fabricantes de obleas, aceptamos pedidos de prototipos individuales y series cortas para la adaptación de equipos, la validación de procesos y el desarrollo de nuevos productos. Para la producción en masa, colaboramos con los equipos de compras de nuestros clientes para establecer acuerdos marco de compra estables y multitrimestrales, así como calendarios de producción fijos.

3. Plazos de entrega estándar

Componentes del catálogo estándar: 2-4 semanas

Componentes personalizados de rutina: 4 a 6 semanas

Personalizaciones integradas complejas/a gran escala: 6-10 semanas

Los socios estratégicos a largo plazo se benefician de programas de existencias de seguridad específicos, que garantizan el envío inmediato.

4. Logística global y embalaje protector

Ofrecemos diversas opciones de transporte internacional: mensajería aérea exprés (DHL, FedEx, UPS, TNT) optimizada para la creación rápida de prototipos y lotes pequeños; transporte aéreo regular para producciones urgentes; y contenedores marítimos para componentes pesados ​​y pedidos a granel. Las condiciones incluyen EXW, FOB, FCA, CIF y DDP. El embalaje incorpora estructuras de protección multicapa: desempolvado en sala limpia, envoltura protectora de PE, termosellado al vacío, protección antiestática, amortiguadores de espuma EPE moldeados a medida y cajas de madera reforzadas de alta resistencia para exportación.

5. Resolución de anomalías en tránsito

En el improbable caso de que se produzca una rotura en la caja exterior, daños en los componentes físicos o discrepancias en las cantidades durante el transporte, los clientes pueden contactar de inmediato con nuestro departamento de logística global. Semixlab ofrece la creación automatizada de reemplazos urgentes, análisis de ingeniería y una gestión integral de reclamaciones de seguros.

6. Servicio al cliente durante todo el ciclo de vida

Preventa: Asesoramiento detallado para la selección de hardware, análisis de planos de diseño para la fabricación (DFM), optimización estructural, selección de materiales y kits de muestras piloto. Postventa: Alineación de la instalación in situ o remota, instrucciones de ajuste precisas, directrices operativas, soporte para la optimización cruzada de recetas, seguimiento del ciclo de vida del hardware, informes avanzados de análisis de fallos (FA) y planificación rápida de acciones correctivas de calidad.

VII. Principales industrias de aplicación

Punto de vista central:

Nuestros materiales avanzados y consumibles recubiertos sirven a cinco pilares fundamentales de la fabricación de alta tecnología, proporcionando una alta estabilidad química desde las fábricas de circuitos integrados lógicos estándar hasta la electrónica de potencia de banda ancha de vanguardia y la I+D aeroespacial.

Fabricación de semiconductores: Circuitos integrados avanzados (CI) de etapa inicial, semiconductores de potencia, matrices MEMS y dispositivos semiconductores compuestos.

Semiconductores de tercera generación: MOSFET/diodos de carburo de silicio (SiC), transistores de alta movilidad de electrones (HEMT) de nitruro de galio (GaN), chips inalámbricos de radiofrecuencia y placas base para pantallas Micro LED.

Fabricación de LED: LED azules de alto brillo, LED ultravioleta profundo (UV-C), mini LED y matrices de micro LED de alta densidad.

Sistemas de energía verde: convertidores electrónicos de potencia para vehículos eléctricos de calidad automotriz, equipos para la extracción de cristales/obleas de paneles solares fotovoltaicos y redes de almacenamiento de energía de última generación.

Investigación científica y creación de prototipos avanzados: salas blancas universitarias, laboratorios nacionales de investigación de materiales y bancos de pruebas de ingeniería de materiales avanzados.

VIII. Preguntas frecuentes (FAQ)

Punto de vista central:

Una recopilación seleccionada de las 8 consultas más frecuentes de los departamentos internacionales de compras e ingeniería sobre nuestros recubrimientos avanzados, plazos de entrega personalizados y ciclos de validación.

P: ¿En qué servicios principales de recubrimiento de película delgada se especializa Semixlab?

A: Nuestras especialidades principales son los recubrimientos de carburo de silicio (SiC) y de carburo de tantalio (TaC) mediante deposición química de vapor (CVD). Nuestros recubrimientos de SiC se utilizan principalmente en susceptores, portaobleas y cabezales de ducha dentro de reactores de MOCVD y epitaxia de silicio. Nuestros recubrimientos de TaC están diseñados específicamente para entornos extremos de semiconductores de tercera generación, soportando operaciones por encima de 2300 °C para el crecimiento de monocristales de SiC y zonas de altísima temperatura.

P: ¿Qué nivel de pureza química pueden garantizar sus recubrimientos de SiC CVD?

A: Mediante nuestro proceso patentado de purificación química al vacío a alta temperatura, reducimos las cenizas elementales y los contaminantes metálicos a niveles de 6N–7N. Además, la variación del espesor de nuestra película durante la producción es inferior a ±10 μm en equilibrio.

P: ¿Aceptan prototipos de muestra o pedidos de bajo volumen para su evaluación?

R: Sí. Para ayudar a los clientes a gestionar los riesgos técnicos y validar el rendimiento del hardware en configuraciones de chips específicas, ofrecemos prototipos de muestras. Podemos suministrar unidades individuales o series de bajo volumen adaptadas a sus planos exactos para pruebas de equipos, validación de procesos e integración de nuevos productos.

P: ¿Cuáles son sus plazos de entrega de fabricación habituales?

A: Los productos estándar del catálogo suelen enviarse en un plazo de 2 a 4 semanas; los componentes personalizados que requieren programación CNC a medida tardan de 4 a 6 semanas; mientras que los conjuntos térmicos personalizados complejos y de gran tamaño tardan de 6 a 10 semanas. Los clientes estratégicos pueden establecer una previsión continua para utilizar nuestro stock de seguridad y realizar envíos inmediatos.

P: ¿Semixlab admite la personalización no estándar o la marca OEM/ODM?

R: Por supuesto. Ofrecemos fabricación integral de piezas mediante impresión, ingeniería inversa, perfilado estructural no estándar, ajuste del grado de grafito, optimización del perfil de deposición y desarrollo completo de zonas calientes multicomponentes. Nuestros sistemas admiten fácilmente perfiles de piezas de 2, 4, 6 y 8 pulgadas, así como especificaciones personalizadas de mayor tamaño.

P: ¿Con qué marcas principales de equipos para semiconductores son compatibles sus componentes?

Nuestros componentes están diseñados para su instalación directa en plataformas globales convencionales como LPE, Aixtron, Veeco y reactores ASM. Se utilizan ampliamente en epitaxia de silicio, epitaxia de banda ancha SiC/GaN, grabado avanzado con plasma, oxidación/difusión a alta temperatura y procesamiento térmico rápido (RTP).

P: ¿Cómo mantienen un estricto control de calidad y la uniformidad entre lotes?

A: Implementamos un sistema de gestión de calidad total que abarca desde la entrada de materia prima hasta la purificación al vacío, el mecanizado multieje, el recubrimiento CVD, la metrología avanzada y la liberación final tras el control de calidad. Cada pieza se analiza para verificar su precisión dimensional, la uniformidad del espesor de la película, la planitud y la coaxialidad, y cuenta con un registro de seguimiento de calidad archivado.

P: ¿A qué mercados internacionales exporta regularmente Semixlab?

Nuestra red logística global presta servicio regularmente a las principales zonas de fabricación de semiconductores del mundo, incluyendo Estados Unidos, Europa (Alemania, Francia, Reino Unido), Japón, Corea del Sur y el Sudeste Asiático (Singapur, Malasia, Taiwán). Ofrecemos soporte completo para los términos comerciales EXW, FOB, FCA, CIF y DDP.

IX. Ventajas corporativas principales

Punto de vista central:

Nuestra ventaja competitiva se sustenta en una intensa especialización, una innovación estructurada de doble plataforma, un control vertical absoluto sobre el ciclo de fabricación y una arquitectura de servicio al cliente receptiva.

Especialización profunda: Enfoque completo e indiviso en materiales avanzados para aplicaciones de semiconductores de alta gama, respaldado por años de profunda inmersión en la industria.

Innovación de doble plataforma: La singular combinación de nuestra sede corporativa con el Laboratorio de Yongjiang, dirigido por científicos de materiales de primer nivel, garantiza rápidas actualizaciones tecnológicas.

Control vertical al 100%: Todo el ciclo del proceso, desde la purificación del material y el conformado mecánico de precisión hasta la deposición química de vapor y la verificación microscópica final, se ejecuta íntegramente en nuestras instalaciones.

Amplia gama de productos: Catálogo unificado que abarca SiC CVD, TaC CVD, SiC sólido, grafito de alta pureza y materiales compuestos a base de carbono.

Personalización altamente flexible: Respuesta rápida a planos OEM/ODM especializados y cambios de ingeniería complejos.

Bajas barreras de evaluación: Apoyo activo para la validación de piezas individuales y pruebas piloto para reducir los costes de entrada para los nuevos clientes.

Fiabilidad absoluta: El seguimiento completo de los componentes y la sólida documentación garantizan la estabilidad operativa a largo plazo dentro de las salas blancas de procesamiento inicial.

Logística global y soporte localizado: Embalaje multicapa de alta protección combinado con transporte internacional fiable y asistencia técnica integral durante todo el ciclo de vida del producto.

X. Conclusión

Punto de vista central:

Impulsada por avances tecnológicos, Semixlab tiende un puente entre la ingeniería de materiales atómicos y la distribución global a gran escala, esforzándose por seguir siendo el principal socio estratégico a largo plazo en materia de materiales para la industria mundial de semiconductores.

Semixlab mantiene su firme compromiso con el avance de la evolución industrial mediante la innovación científica continua, elevando sistemáticamente la profundidad de su I+D, los controles de fabricación en salas blancas y las estructuras de distribución internacionales. Desde matrices de grafito ultrapuro hasta piezas complejas micromecanizadas, y desde recubrimientos de barrera molecular de película delgada hasta ingeniería térmica integral para zonas de alta temperatura, nos comprometemos a ofrecer materiales avanzados altamente estables, fiables y sostenibles. De cara al futuro, Semixlab seguirá superando los límites de los procesos clave, colaborando estrechamente con fabricantes globales de chips semiconductores para impulsar el desarrollo de tecnologías avanzadas.
